SJN-A型外循環雙效真空濃縮器結構及性能

一、產品描述：

SJN-A型外循環雙效真空濃縮器適用于一種雙效濃縮器、濃縮器和濃縮設備，多效濃縮適用于中藥、西藥、葡萄糖、釀造、淀粉、口服液、化工、食品、味精、乳制品等熱敏性物料的低溫真空濃縮。
SJN-A型外循環雙效真空濃縮器用戶可根據濃縮量大小，來選用技術參數中系列濃縮器, 雙效濃縮器采用二效同時蒸發，二次蒸汽得到充分利用既節省了鍋爐的投資，又節約能耗，能耗與單效濃縮器相比降低50%；采用外加熱自然循環與真空負壓方式，蒸發速度快，濃縮比重大。液料在全密封中無泡沫濃縮，用本設備濃縮出來的藥液，具有無污染，藥味濃。清洗方便。

二、結構組成：

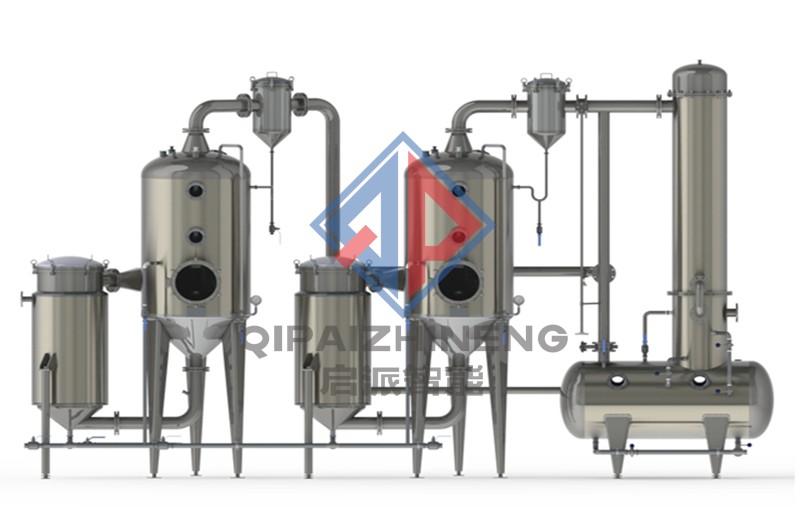

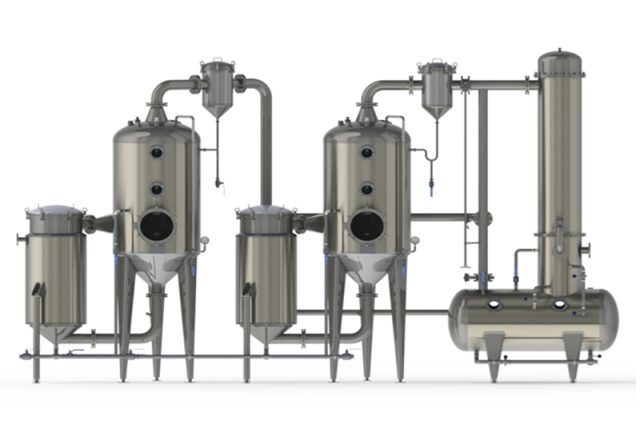

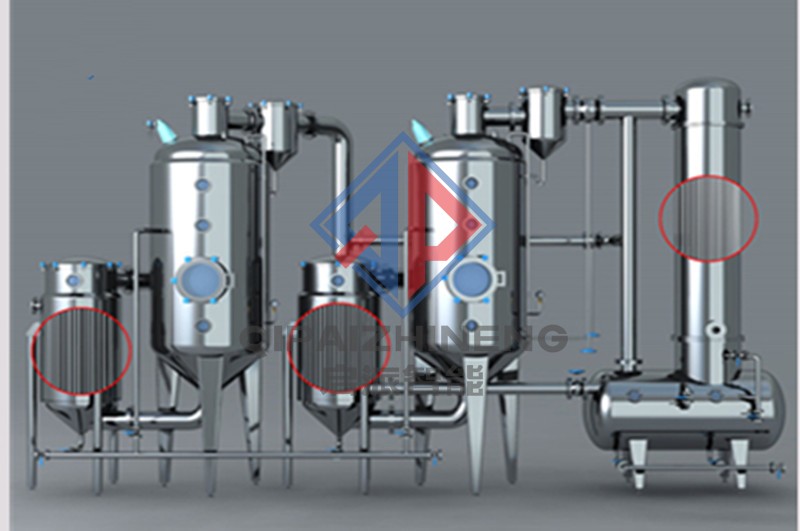

1、SJN-A型雙效濃縮器,濃縮器,濃縮設備,多效濃縮設備主要包括：一效加熱器、一效蒸發器、二效加熱器、氣液分離器、列管冷凝器、臥式集液罐、內部管道及內部閥門組成。

三、性能與說明：

1、可根據用戶需求對設備的自動化需求設計預留各功能管口。
2、加熱器：立式管殼式換熱器，設計成細長結構形式，提高流體在列管內的循環速度，提高蒸發流體的加熱速率。上蓋采用快開結構，方便檢查和清潔管內壁；筒體采用硅酸鋁棉保溫材料，保溫厚度50mm，外包板為304不銹鋼。加熱器殼程設計有防蒸汽沖出和蒸汽均勻分布裝置。
3、蒸發室：采用硅酸鋁棉保溫材料，保溫厚度50mm，外包板為304不銹鋼。物料處于全密封狀態下運行，蒸發室上部均設有除沫裝置，有效防止汽液夾帶跑料現象。CIP萬向清洗器可整體拆出，在0.15MPa壓力下可360°旋轉清洗罐體。罐體正面設有視鏡式人孔，方便觀察和維修。蒸發室進口設計為導流槽引進方式，使汽液混合物完全切線方向進入蒸發室。旋轉速度快，汽液分離效果好，蒸發能力提高。且不會對罐壁產生沖擊力，不會產生噪聲和振動，噪聲＜70分貝。
4、汽液分離器：在蒸發室與冷凝器之間設置了汽液分離器，有利于未被蒸發室上自身設置的除沫裝置除沫的二次泡沫進行進一步除沫處理，大大減少了泡沫隨真空帶入冷凝器內。
5、冷凝器：SJN-A型為豎式單級列管冷凝結構，設備結構緊湊、合理，氣相走殼程，冷卻介質走管程，這樣改變了傳通的冷卻介質走殼程造成長時間運行因水質差而結垢清清困難的現象。殼程設有多層折流板，提高氣相的流通速度和流經通道。
7、受液罐：臥式結構，左右橢圓封頭，罐體分隔有二個集液腔體。每個集液腔均配置有觀察視鏡，方便觀察腔內水位。每個集液腔接收來自不同處的冷凝液，最終合并后通過一個集液腔體內進行排放，（可根據用戶要求配帶自動排水系統計）。
6、本套設備可采用間歇進料或連續進料方式操作，在蒸發室的罐側中部分別設有進料口，連續進料方式更適合自動控制。
7、設備所有接管口和連接不留衛生死角，不積液不染菌，符合GMP要求。物料管口均為快裝式(ISO2852標準)，其他公用系統管口均為法蘭連接(HG20592-2009標準)，密封墊為硅橡膠或聚四氟乙烯材質。
8、采用304（若設備為壓力板材材質采用S30408代替304）不銹鋼制作，經久耐用。304不銹鋼材料采用上海寶鋼、山西太鋼、張浦、東特等國內知名品牌。
9、設備在材質、結構、布局完全按照GMP標準要求設計制造，罐體加工精細光潔、無衛生死角、無沙眼、清洗方便，排空后無殘留物。便于生產操作和維修、保養。內外表面所有焊縫應打磨并圓滑過渡，罐內表面鏡面拋光Ra≤0.5μm，外表面筒體段亞光處理，封頭鏡面拋光。
10、提供產品質量證明文件（產品竣工圖、產品合格證、材質證書、水壓試驗報告等）。配合甲方提供GMP相關驗證文件資料。
11、設備按國家《鋼制焊接常壓容器》NB/T47003.1-2007、《壓力容器》（GB/T 150.1～150.4-2011）、《熱交換器》（GB/T 151-2014）、《藥品生產質量管理規范》（GMP）、JB∕T4709-2000等技術規范及圖紙技術要求及國家現行規范進行設計、制造和檢驗。

四、設計標準：

1、 《藥品生產質量管理規范》GMP。
2、《醫藥工業潔凈廠房設計規范》GB50457。
3、《藥品生產自動化管理規范》GAMP5。
4、《鋼制焊接常壓容器》NB/T47003.1。
5、《壓力容器》GB/T 150。
6、《熱交換器》GB/T 151。
7、《固定式壓力容器安全技術監查規程》TSG 21。

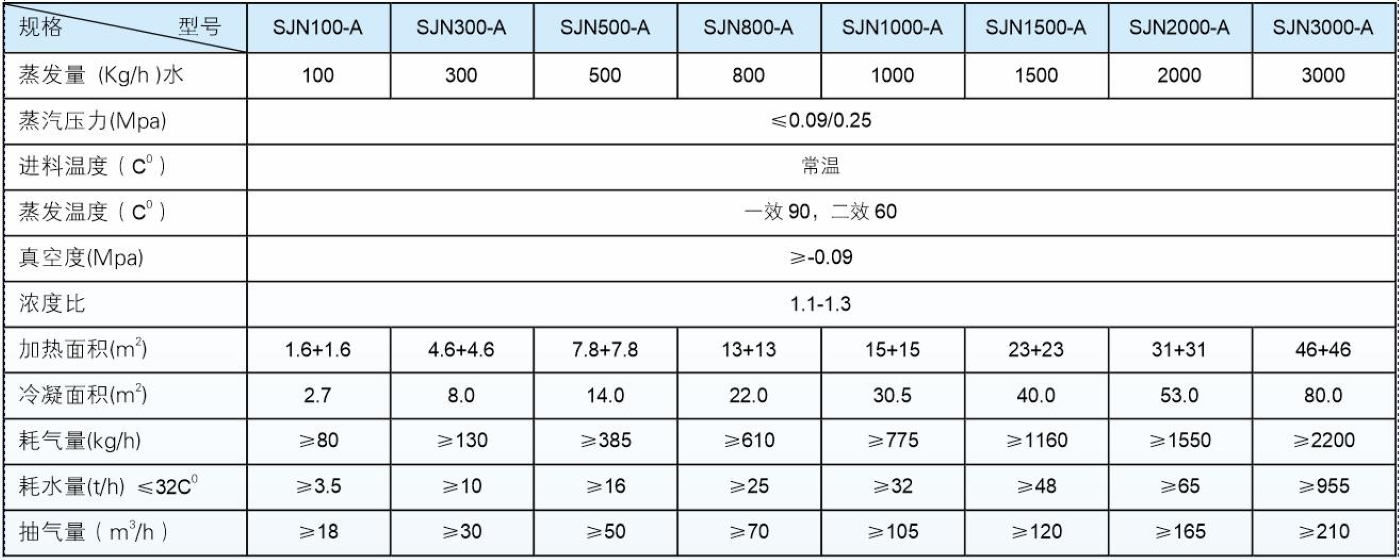

SJN-A型雙效濃縮器，SJN-B型外循環雙效濃縮器，詳細技術參數請來電咨詢公司，設計選型時需要明確物料的特性、使用工況、組件配套范圍等，本設備支持定制服務，其它單機設備見網站其它類別查詢。

五、附則：

（啟派智能）可為客戶提供前期咨詢與評估、工藝（科研成果轉化）、工藝設計（工藝包）、工程設計（設計院）、產品設計（研發）、設備制造與安裝（生產基地）、調試與培訓（施工隊伍）、系統驗證（4Q驗證）、工廠運營托管等一系列的交鑰匙工程和無憂建廠服務。歡迎來電咨詢！
