JH-A型酒精回收塔

一、產品描術：

酒精回收塔是利用酒精沸點低于不及其它溶液沸點的原理，用稍高于酒精沸點的溫度，將需回收的稀酒精溶液進行加熱揮發，經塔體精餾后，析出純酒精氣體，提高酒精溶液的濃度，達到回收酒精的目的。
酒精回收塔主要用于制藥、食品、輕工、化工等行業的稀酒精回收。同時適用于甲醇、丙酮及其它溶媒產品的蒸餾回收。具有節能、環保、降低生產成本、提高效率的優點。

二、設備結構：

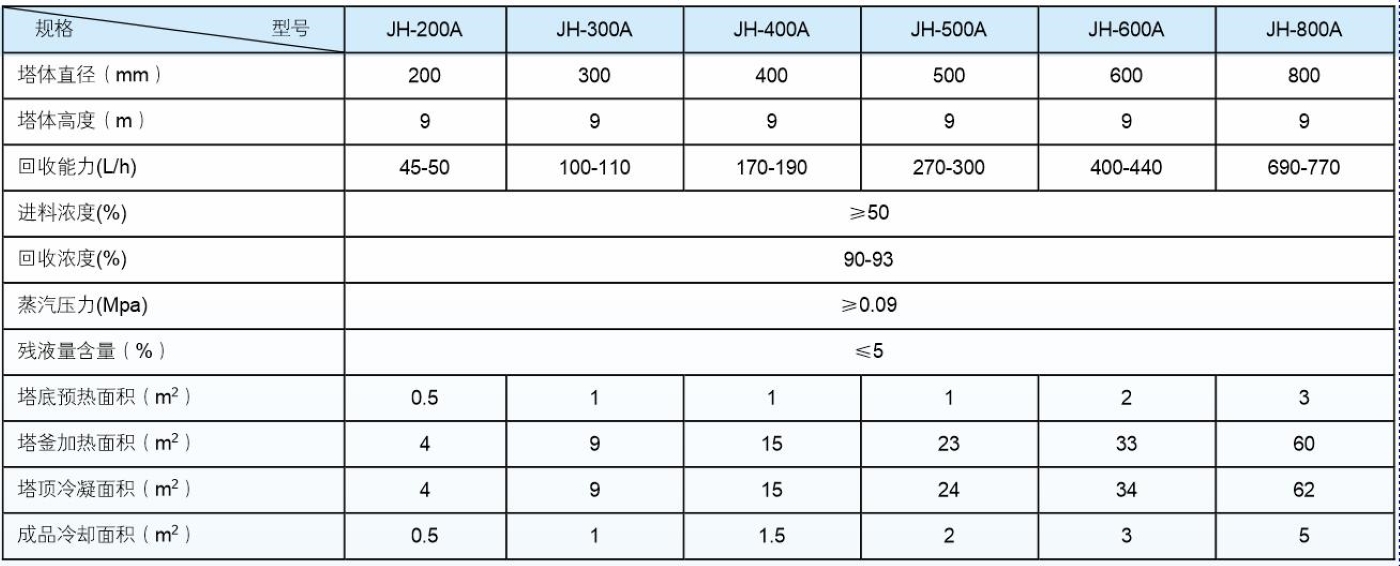

三、性能與說明

1、酒精回收塔整套設備由預熱器、再沸器、蒸餾釜、塔體、冷凝器、冷卻器、尾冷器、回流罐、轉子流量器及管道閥門組成。本設備為規整填料精餾塔，將低濃度乙醇精餾為高濃度乙醇，能連續進料連續出殘液?？筛鶕?jù)用戶對設備的自動化需求接出各控制管口。
2、酒精回收塔加熱方式為外循環式，再沸器、蒸發器和塔節均帶保溫，立式列管再沸器，上蓋采用快開結構，方便清洗。采用硅酸鋁棉保溫材料，保溫厚度50mm，外包板為2mm，材質304不銹鋼。
3、蒸餾釜：立式，罐體頂部有DN400mm帶視鏡人孔。罐側有玻璃管液位計。
4、酒精回收塔進料方式：塔體中部連續進料，進料處設有進料分布器，進料分布均勻。
5、酒精回收塔回流方式：采用泵強制回流。塔頂分布器采用蓮蓬噴淋分布器。
6、酒精回收塔在塔釜、塔頂、進料塔節、及預熱器出口均設有溫度計，根據溫度變化隨時調節蒸汽，確?；厥崭邼舛纫掖?。在塔釜和塔頂設有壓力表，檢測塔內壓差變化。在回流管道上設有取樣閥。
7、酒精回收塔設有一個尾冷器，可使未冷凝的乙醇進一步回收，大大減少乙醇的損耗。
8、填料為絲網700型，每盤規整填料制做有防壁流外包，每節塔體底部設有壁流收集器。填料和分布器均采用天津大學相關技術。
9、酒精回收塔采用304（若設備為壓力板材材質采用S30408代替304）不銹鋼制作，經久耐用。304不銹鋼材料采用上海寶鋼或山西太鋼品牌。
10、酒精回收塔材質、結構、布局完全按照GMP標準要求設計制造，罐體加工精細光潔、無衛生死角、無沙眼、清洗方便，排空后無殘留物。應便于生產操作和維修、保養。設備內壁平整、光滑、無凹凸坑和死角，設備內表面鏡面拋光Ra≤0.5μm，外表面筒體段亞光處理，封頭鏡面拋光。
11、酒精回收塔按國家《壓力容器》（GB/T 150.1～150.4-2011）、《熱交換器》GB/T 151-2014、《固定式壓力容器安全技術監查規程》（TSG 21-2016）標準設計、制造、試壓和驗收，設備符合《藥品生產質量管理規范》（GMP）要求。
12、酒精回收塔提供產品質量證明文件（提供壓力容器產品安全性能監督檢驗證書、壓力容器產品質量證明書、產品竣工圖、產品合格證、材質報告、焊縫射線檢測報告、壓力容器外觀及幾何尺寸檢驗報告、水壓試驗報告、壓力容器制造許可證），及說明書、GMP認證資料。
